انواع توپولوژی شبکه و ویژگی های آن ها را بشناسید!
در این مقاله می خواهیم درباره یکی از اصلی ترین مفاهیم شبکه یعنی انواع توپولوژی شبکه صحبت کنیم. یک مطلب تخصصی که البته می تواند به درد هرکسی که به شبکه علاقه دارد بخورد. در این مقاله قرار است به سراغ انواع توپولوژی های شبکه برویم و البته قبلش هم یک اشاره ای به تعریف آن بکنیم. این مبحث با وجود اینکه شاید برای افراد غیر متخصص در شبکه تازگی داشته باشد، اما مبحث جالبی است می تواند برای افراد مختلفی جذابیت خود را داشته باشد. در این مقاله به سراغ این مبحث رفته ایم و قرار است که بیشتر با آن آشنا شویم. پس همراه ما باشید.
در این مطلب با چه مواردی آشنا می شویم؟
قبل از اینکه به سراغ انواع توپولوژی شبکه برویم باید با مفهوم “توپولوژی شبکه” آشنا بشویم. برای اینکه بتوانیم به خوبی این مفهوم را تعریف کنیم باید بگوییم که به نمایش هندسی چگونگی اتصال دستگاه ها یا نحوه قرار گرفتن دستگاه ها در داخل شبکه و ارتباط آن ها با همدیگر، توپولوژی شبکه می گویند. حال برای اینکه بهتر این موضوع را متوجه شوید شاید بد نباشد که به انواع توپولوژی شبکه اشاره کنیم تا موضوع به خوبی جا بیفتد. دانستن انواع توپولوژی های شبکه در مبحث پشتیبانی شبکه های کامپیوتری بسیار حائز اهمیت است.
انواع توپولوژی شبکه چیست؟
توپولوژی BUS
در توپولوژی خطی یا BUS Topology از انواع توپولوژی شبکه هر دستگاه شبکه با یک کابل وصل می شوند و ما دارای دو نقطه پایان می باشیم. اصلا برای همین هم هستش که اسم این توپولوژی را خطی گذاشته اند. در این توپولوژی داده ها فقط در یک جهت منتقل می شوند و هر دستگاه به یک کابل وصل می شود. این توپولوژی صرفا بسیار اقتصادی و ارزان است و نسبت به توپولوژی های دیگر کابل کمتری نیاز دارد. از این توپولوژی بیشتر در نگهداری شبکه های کوچک استفاده می شوند و پیاده سازی آن خیلی راحت تر از دیگر توپولوژی هاست. اما تمامی این موارد باعث نمی شود که معایب این توپولوژی را در نظر نگیریم. اگر یک کابل از این شبکه قطع بشود، کل شبکه از کار می افتد، همچنین اگر ترافیک سنگین باشد، عملکرد این شبکه کاهش پیدا می کند. طول کابل های این شبکه محدود و است و برای سیستم هایی که از یکدیگر فاصله دارند مناسب نیست و بسیار هم توپولوژی کندی است.
| مزایا | معایب |
|---|---|
| سادگی در طراحی و پیادهسازی. | اگر کابل اصلی قطع شود، کل شبکه از کار میافتد. |
| هزینه پایین نصب و راهاندازی. | مناسب برای تعداد کمی از دستگاهها، با افزایش تعداد، کارایی کاهش مییابد. |
| نیاز به کابل کمتر نسبت به توپولوژیهای دیگر. | مشکل در عیبیابی و شناسایی نقطه خطا. |
توپولوژی Ring
توپولوژی حلقه ای یا Ring Topology از انواع توپولوژی شبکه به این صوت است که هر دستگاه در این شبکه به دستگاه کناری خود وصل می شود. از این جهت به این شبکه Token Ring هم می گویند که تنها کامپیوتر هایی که دارای Token هستند می توانند در آن دیتا ها را انتقال دهند. در این توپولوژی از یک سری Repeater استفاده می شود مانع از بین رفتن داده ها در فرایند انتقال می شود. اطلاعات در این توپولوژی به صورت یک طرفه انتقال پیدا می کنند ولی می شود که با ایجاد ارتباط دو طرفه بین هر کامپیوتر، اتصال دو طرفه را هم برقرار کرد. داده ها در مسیر دوم به صورت پشتیبان عمل می کنند و داده های نیز به صورت بیت به بیت منتقل می شوند. ترافیک این نوع توپولوژی سنگین نیست و این هم توپولوژی مقرون به صرفه ای محسوب می شود. از معایب آن باید بگوییم که عیب یابی این توپولوژی سخت است و افزودن یا حذف دستگاه ها در این شبکه نیز باعث اختلال در شبکه می شود. اگر هم یکی از کامپیوتر های این شبکه خراب بشود، عملکرد کل کامپیوتر های دیگر نیز مختل می شود پس پشتیبانی شبکه نیز در این توپولوژی بسیار مهم است. (چو عضوی به درد آورد روزگار/دگر عضو ها را نماند قرار!!!)
| مزایا | معایب |
|---|---|
| ترتیب مشخص انتقال دادهها. | اگر یک دستگاه خراب شود، کل شبکه متوقف میشود (مگر با فناوری Dual Ring). |
| مناسب برای انتقال دادهها در حجم بالا. | پیچیدگی در افزودن یا حذف دستگاهها. |
| توزیع یکنواخت بار در شبکه. | نیاز به سختافزار اضافی برای جلوگیری از مشکلات خرابی. |
توپولوژی Star
در توپولوژی ستاره ای یا Star Topology از “انواع توپولوژی شبکه” همه دستگاه ها با کابل به یک Hub وصل می شوند و هاب ها به عنوان یک دستگاه مرکزی عمل می کنند و باقی شبکه هم به آن ها وصل می شوند. هر دستگاهی در این شبکه به صورت جداگانه به هاب وصل می شود و هاب نقش Repeater را اینجا بزی می کند. این توپولوژی را می شود به کابل های جفت به هم تابیده، کواکسیال و فیبر نوری راه اندازی کرد. این توپولوژی سرعت عملکرد بالایی دارد، هاب آن را به راحتی می شود به روز رسانی کرد، عیب یابی آن راحت است، تنظیمات آن به راحتی اصلاح می شوند و اگر مشکلی برای یک دستگاه پیش بیاید، باقی دستگاه ها عملکردشان مختل نمی شود. البته هزینه نصب این توپولوژی بالاست، اگر مشکلی برای هاب پیش بیاید شبکه مختل می شود و عملکرد های این توپولوژی بستگی به ظرفیت هاب دارد.
| مزایا | معایب |
|---|---|
| خرابی یک دستگاه تأثیری بر کل شبکه ندارد. | خرابی هاب یا سوئیچ مرکزی کل شبکه را مختل میکند. |
| عیبیابی آسان به دلیل مرکزیت. | هزینه بالا به دلیل استفاده از کابلهای بیشتر. |
| انعطافپذیری بالا برای افزودن دستگاه جدید. | وابستگی زیاد به عملکرد هاب یا سوئیچ. |
توپولوژی Mesh
توپولوژی مش یا Mesh Topology یک مورد از انواع توپولوژی شبکه است که در این توپولوژی هر دستگاهی در شبکه با کابل های اختصاصی به صورت نقطه به نقطه به یکدیگر وصل می شوند. در واقع هر کابل داده ها را به دو دستگاه متصل به یکدیگر منتقل می کند. این توپولوژی برای انتقال دیتا ها از دو روش Routing و Flooding استفاده می کند که اولی منطق مسیریابی دارد و دومی هیچ مسیر منطقی ای ندارد. این توپولوژی به دو نوع Partial Mesh و Full Mesh نیز تقسیم بندی می شود. در این توپولوژی همه دستگاه ها به یکدیگر متصل هستند و این توپولوژی قدرتمند، اما غیر قابل انعطاف است. هر اتصال فقط داده های مربوط به خود را منتقل می کند و عیب یابی در این توپولوژی به راحتی انجام می شود. از دیگر مزایای آن امنیت و حریم خصوصی آن است. پیاده سازی این توپولوژی سخت است و نیاز به کابل کشی در حجم بالا و هزینه زیادی دارد.
| مزایا | معایب |
|---|---|
| افزونگی بالا و تحمل خطا. | هزینه بالا به دلیل نیاز به کابلکشی بیشتر. |
| عملکرد پایدار حتی با خرابی برخی از مسیرها. | پیچیدگی در طراحی و پیادهسازی. |
| امنیت بالا به دلیل وجود چندین مسیر برای انتقال داده. | نیاز به مدیریت و نگهداری پیشرفته. |
توپولوژی Tree
توپولوژی درختی یا Tree Topology یک دستگاه مرکزی دارد و تمامی دستگاه های دیگر آن به صورت سلسله مراتبی به همدیگر وصل هستند. این توپولوژی برای قرار گیری های گروهی دستگاه ها بسیار مناسب است و به طور کلی از آن در خدمات پشتیبانی شبکه و سخت افزار شبکه های بزرگ استفاده می شود. این توپولوژی گستردگی بالایی دارد و پیاده سازی این گستردگی هم به سادگی قابل انجام است. هم عیب یابی این توپولوژی راحت است و هم مدیریت و نگهداری آن نیز ساده است. البته در این توپولوژی از کابل های زیادی استفاده می شود و هزینه آن هم بالاست. از دیگر معایب این مورد از انواع توپولوژی شبکه این است که اگر سیستم مرکزی اختلال پیدا کند، کل سیستم دچار اختلال می شود.
| مزایا | معایب |
|---|---|
| ترکیب مزایای توپولوژیهای STAR و BUS. | خرابی در بخش اصلی (Root) میتواند بخشهای زیادی از شبکه را مختل کند. |
| مناسب برای شبکههای بزرگ و سلسلهمراتبی. | پیچیدگی در عیبیابی به دلیل تعداد زیاد مسیرها. |
| امکان توسعه راحتتر در مقایسه با توپولوژیهای دیگر. | هزینه بالا به دلیل نیاز به کابلکشی و تجهیزات متعدد. |
توپولوژی Hybrid
توپولوژی ترکیبی یا توپولوژی Hybrid یکی از انواع توپولوژی شبکه است که در از دو یا چند نوع توپولوژی استفاده می شود. مثلا اگر ما توپولوژی حلقه ای را با توپولوژی درختی ترکیب کنیم، یک توپولوژی ترکیبی بوجود آورده ایم. این توپولوژی قابل اعتماد است و عیب یابی در آن به راحتی انجام می شود، اعطاف پذیر و مقیاس پذیر است و به طور کلی توپولوژی موثری به حساب می آید. هرچند که این توپولوژی بسیار پیچیده است و هزینه بالایی هم دارد.
| مزایا | معایب |
|---|---|
| انعطافپذیری بالا برای ترکیب توپولوژیهای مختلف. | هزینه بالا به دلیل استفاده از تجهیزات متنوع. |
| قابلیت انطباق با نیازهای خاص شبکه. | مدیریت و نگهداری پیچیده به دلیل ساختار ترکیبی. |
| بهینهسازی عملکرد و مقیاسپذیری. | نیاز به برنامهریزی دقیق در طراحی اولیه. |

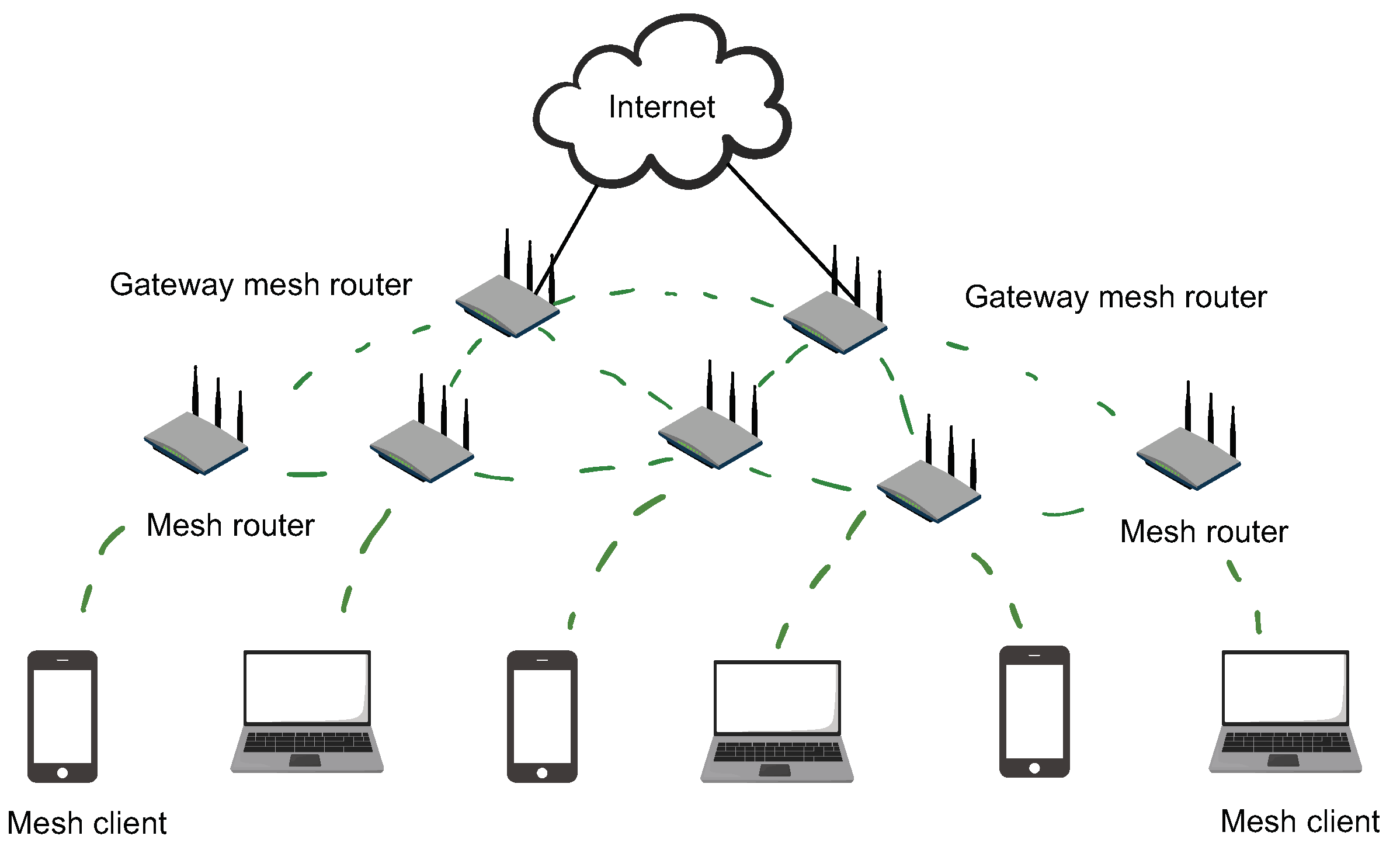

توپولوژی Wireless Mesh (مش بیسیم)
شبکه مش بیسیم یک توپولوژی پیشرفته است که شامل چندین نقطه دسترسی (Access Points) متصل به هم است. هر نقطه دسترسی میتواند به صورت مستقل با دیگر نقاط ارتباط برقرار کند، و این امر باعث پوششدهی بهتر و رفع نقاط کور میشود.
ویژگیها:
- خود-پیکربندی (Self-Configuring): نقاط به صورت خودکار ارتباطات را مدیریت میکنند.
- افزونگی بالا: اگر یک نقطه دسترسی از کار بیفتد، دادهها از طریق مسیرهای دیگر منتقل میشوند.
کاربردها:
- خانههای هوشمند.
- محیطهای باز مانند پارکها و استادیومها.

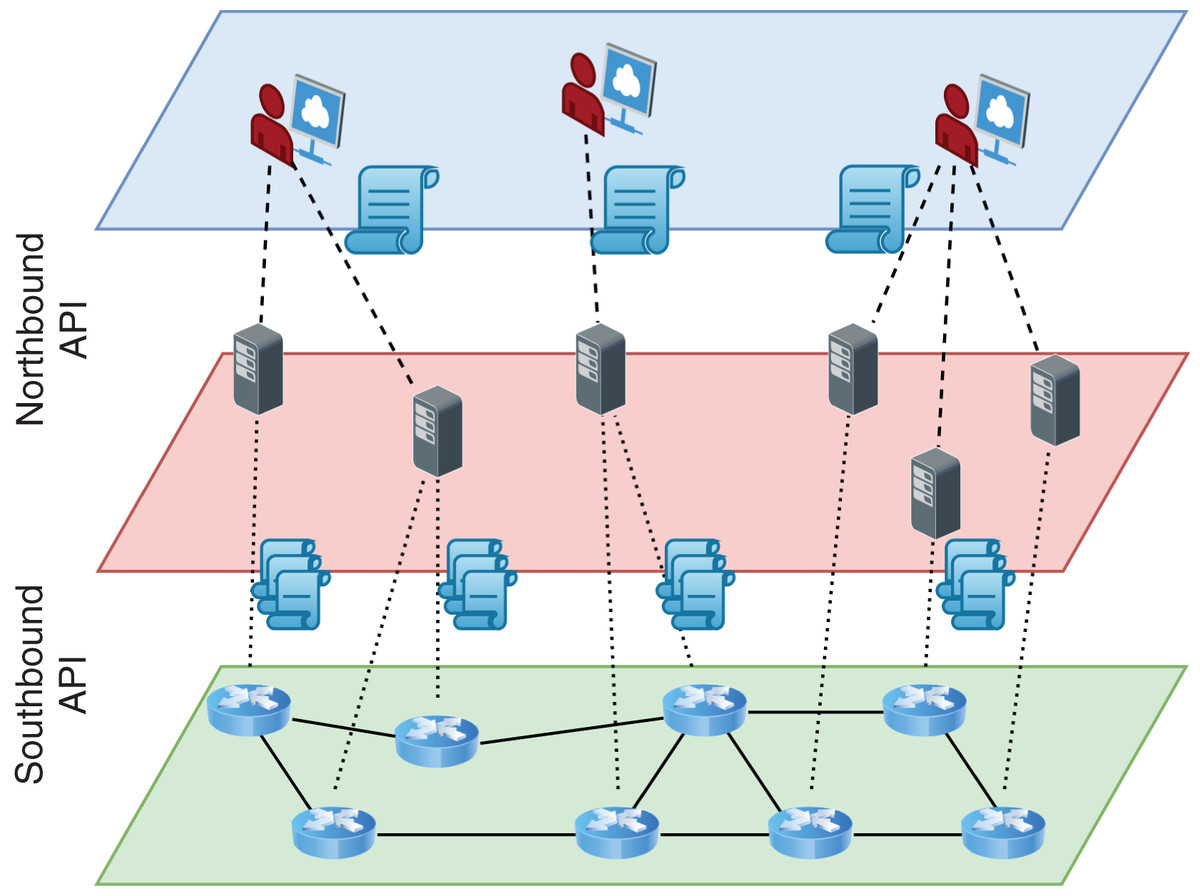

توپولوژی SDN (Software-Defined Networking)
SDN یک توپولوژی مدرن است که مدیریت و کنترل شبکه را از سختافزار جدا میکند. در این روش، کنترل شبکه به صورت نرمافزاری انجام میشود و امکان مدیریت دینامیک و انعطافپذیر فراهم میشود.
ویژگیها:
- مدیریت متمرکز: از یک کنترلر نرمافزاری برای مدیریت تمامی تجهیزات شبکه استفاده میشود.
- انعطافپذیری بالا: تغییرات و پیکربندیها به سرعت انجام میشود.
کاربردها:
- مراکز داده (Data Centers).
- شبکههای سازمانی پیچیده.

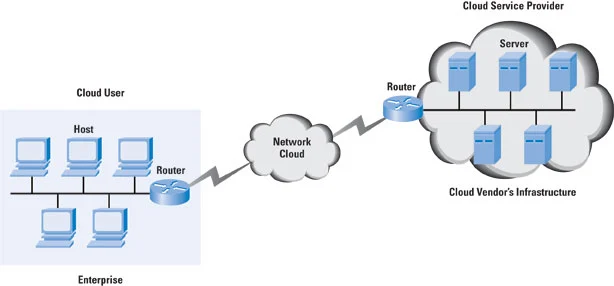

توپولوژی Cloud-Based Networking
در این توپولوژی، مدیریت و ذخیرهسازی دادههای شبکه به سرویسهای ابری منتقل میشود. این روش امکان دسترسی به دادهها و مدیریت شبکه از هر مکانی را فراهم میکند.
ویژگیها:
- کاهش نیاز به تجهیزات فیزیکی.
- مقیاسپذیری بالا: امکان افزایش یا کاهش منابع با توجه به نیاز.
کاربردها:
- سازمانهایی که نیاز به دسترسی از راه دور دارند.
- کسبوکارهایی که به دنبال کاهش هزینهها هستند.

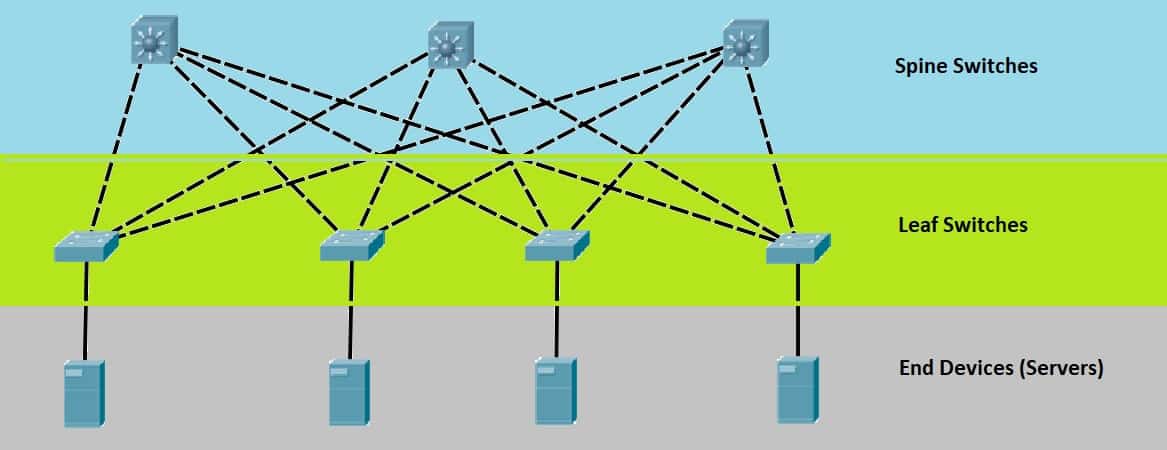

توپولوژی Spine-Leaf
این توپولوژی به طور خاص برای مراکز داده طراحی شده است و شامل دو لایه اصلی میشود: Spine (ستون فقرات) و Leaf (برگها). در این ساختار، هر دستگاه Leaf به تمامی دستگاههای Spine متصل میشود.
ویژگیها:
- کاهش تأخیر (Low Latency): مناسب برای انتقال سریع دادهها.
- انعطافپذیری: امکان اضافه کردن دستگاههای جدید بدون اختلال در شبکه.
کاربردها:
- مراکز داده بزرگ.
- شبکههای با نیاز به ترافیک بالا.
